1、概述

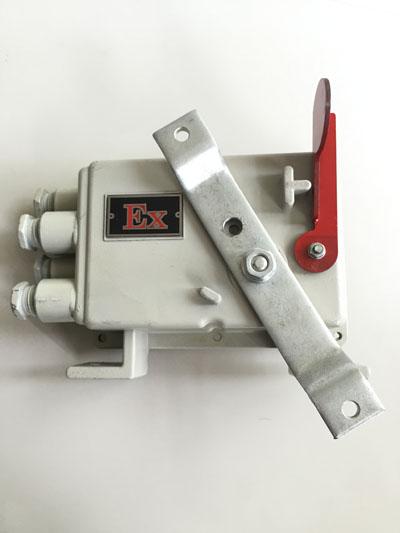

    EXKLT2(-DP)防爆（總線式）拉繩開關是中選自控系統有限公司最近開發、設計制造的新產品。本產品根據煤炭行業標準MT/T648-1997設計、制造，結合最新的通信技術，在廣泛總結同類產品安裝使用經驗的基礎上研發的帶式輸送機的安全保護裝置。
    本產品適合多種行業，諸如礦山、倉庫、港口等的防爆環境中使用。尤其適合選煤廠防爆環境使用。
    本產品具有普通型和總線型兩種形式。其中總線型是在普通型的基礎上通過內嵌先進的Dupline總線通信模塊，可實現地址編碼功能。適用于遠距離帶式輸送機，遠程監測現場設備的運行情況，用以解決人工尋找故障點所帶來的不便。
    Dupline現場總線技術，采用雙絞線通信連接，其最大的特點是I/O模塊直接由總線供電，因而不需要外部電源，這使得安裝工作非常靈活，在沒有就地電源時體現出很大的優勢。
    Dupline現場總線可與世界各知名品牌PLC連接。

2、型號說明
EX  KLT2 - □ - □
①   ②      ③   ④
①EX：防爆
②KLT2：防爆申請型號
③DP：總線型；空：普通型
④Ⅰ：自動；Ⅱ：手動
選型舉例：EXKLT2-DP-II表示總線型防爆拉繩開關。

3、產品特性與工作原理：
開關本體結構特性
?產品采用鋁壓鑄成型外殼，內外靜電噴塑，外觀莊重，結構簡潔緊湊，總量輕。
?采用進口品質微動開關，開關觸點容量大，動作靈敏，接點可靠。
?配置進口彈片插接式接線端子，滿足各種接線需求。
?配置多路進出線端口，配線安裝無需接線盒。
?接線腔與機構箱一體，接線及檢修操作方便。

Dupline總線技術特性
?所有總線型開關通過一條雙絞線傳輸數據且無需電源供電，大量減少現場電纜用量。
?傳輸距離達10公里，無需中繼器。
?通信速度快，從現場設備到網關響應時間小于272ms。
?與PLC和計算機靈活連接。
?自由拓撲，抗干擾能力強。

工作原理
?當帶式輸送機現場發生緊急事故時，可拉動系于開關上的鋼絲繩，鋼絲繩帶動擺臂旋轉從而使開關動作，立即輸出報警、停機信號，實現主機緊停。
?手動復位方式，在故障排除后，拉啟復位銷方能復位。
?總線型開關，在其產品內部已完成Dupline通信模塊與開關動作接點的配線。當現場開關動作時，故障點地址信息立即通過總線上傳到PLC或計算機，同時開關本體也可提供開關接點，直接用于控制回路。

4、技術特性
開關本體技術參數
環境溫度：-40～+50℃
相對濕度：0～95%RH（+25℃）
大氣壓力：80～110KPa
輸出方式及數量：1常開，1常閉
負載電流：AC220V 5A，DC24V 5A
可靠性：＞10萬次
動作力：75～100N
動作角度：30°
極限角度：75°
防護等級：IP65
防爆等級：ExdⅡ
工作環境：在符合安全標準的具有甲烷等爆炸性氣體的場合，應無顯著的動搖和劇烈沖擊振動。

Dupline總線技術參數
總線接口：Dupline現場總線
拓撲方式：自由拓撲
響應時間：≤272ms
傳輸距離：10Km
地址范圍：128，每個地址可共用
通信電纜：RVVP或RVSP2×(≥1.5)mm2
